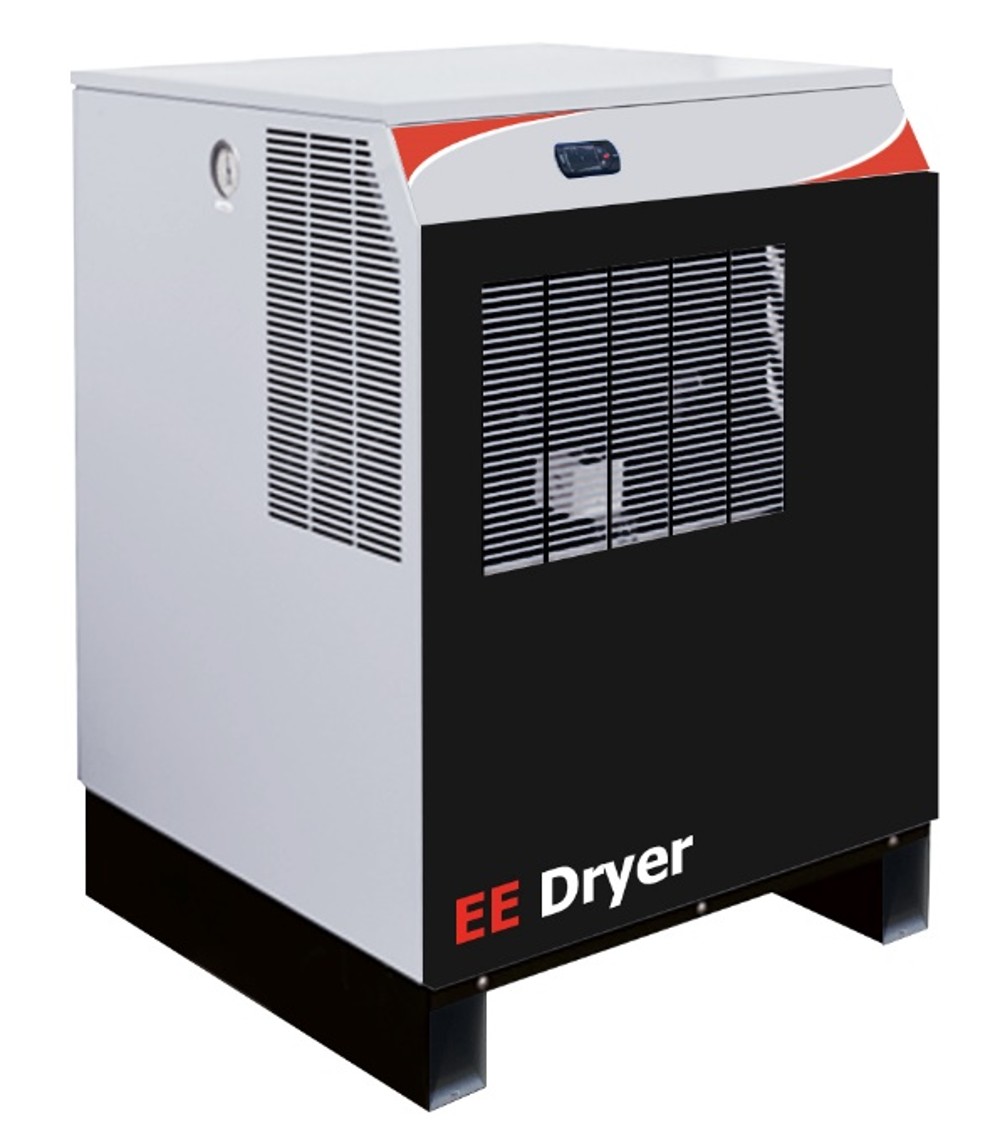

Køletørrer EED

Køletørrer EED

​

  • Kapacitet: 500 – 52.666 l/min. (Termisk masse)
  • Kapacitet: 58.333 – 183.333 l/min. (VFD)
  • R513A kølemiddel
  • Dugpunkt +3°C
  • Timerstyret kondensat dræn

Max arbejdstryk:

Omgivelsestemperatur: +1°C til +50°C

Indsugningsluft: 16 bar (EED30 – EED3160)

Indsugningsluft: 10 bar (EED3500-EED11000)

Indgangstemperatur : +65°C

Send forespørgsel

Kategori:

Datablad køletørrer EED



  Modelnummer EED Kapacitet (L/min) Strømforsyning Teknologi Tilslutning Dimensioner (mm) Vægt (kg)
ACDRCYAB00030 30 500 230/1/50 Termisk masse 1/2″ 404x430x566 42
ACDRCYAB00048 48 800 230/1/50 Termisk masse 3/4″ 436x465x655 54
ACDRCYAB00070 70 1.166 230/1/50 Termisk masse 3/4″ 436x465x655 56
ACDRCYAB00100 100 1.666 230/1/50 Termisk masse 1″ 540x575x767 86
ACDRCYAB00140 140 2333 230/1/50 Termisk masse 1″ 540x575x767 89
ACDRCYAB00175 175 2916 230/1/50 Termisk masse 1″ 540x575x767 92
ACDRCYAB00210 210 3.500 230/1/50 Termisk masse 1″ 1/2 618x740x926 125
ACDRCYAB00260 260 4.333 230/1/50 Termisk masse 1″ 1/2 618x740x926 129
ACDRCYAB00300 300 5.000 230/1/50 Termisk masse 1″ 1/2 618x740x926 133
ACDRCYAB00420 420 7.000 230/1/50 Termisk masse 2″ 760x740x982 169
ACDRCYAB00540 540 9.000 230/1/50 Termisk masse 2″ 760x740x982 175
ACDRCYAB00660 660 11.000 400/3/50 Termisk masse 2″ 760x740x982 179
ACDRCYAB00780 780 13.000 400/3/50 Termisk masse 2″ 1/2 740x1202x245 245
ACDRCYAB00920 920 15.000 400/3/50 Termisk masse 2″ 1/2 740x1202x251 251
ACDRCYAB01020 1020 17.000 400/3/50 Termisk masse 3″ 740x1500x365 365
ACDRCYAB01380 1380 23.000 400/3/50 Termisk masse 3″ 740x1500x370 370
ACDRCYAB01800 1800 30.000 400/3/50 Termisk masse 3″ 1110x1500x430 430
ACDRCYAB02160 2160 36.000 400/3/50 Termisk masse 3″ 1110x1500x450 450
ACDRCYAB02580 2580 43.000 400/3/50 Termisk masse 4″ 1110x1615x510 510
ACDRCYAB03160 3160 52.666 400/3/50 Termisk masse 4″ 1110x1615x525 525
ACDRVFAB03500 3500 58.333 400/3/50 VFD x x x
ACDRVFAB04600 4600 76.666 400/3/50 VFD x x x
ACDRVFAB05500 5500 91.666 400/3/50 VFD x x x
ACDRVFAB06500 6500 108.333 400/3/50 VFD x x x
ACDRVFAB07800 7800 130.000 400/3/50 VFD x x x
ACDRVFAB09000 9000 150.000 400/3/50 VFD x x x
ACDRVFAB11000 11000 183.333 400/3/50 VFD x x x

Kapacitet og effekt er beregnet ud fra:

• Omgivende lufttemperatur: +25°C (+77°F)
• Indgangstemperatur: +35°C (+95°F)
• Arbejdstryk: 7 bar(g) (100 psi)
• Trykdugpunkt: +3°C / +8°C (+38°F / +46°F)

Fjerner fugt fra trykluftsystem

EED køletørrer fra ELGi forhindrer korrosion, forurening og skade på trykluft udstyr. Sammenlignet med andre modeller, reducerer EED køletørrer energiforbruget markant. Rammen er lavet i galvaniseret stål, og er udstyret med robuste støtteben for nemt at håndtere enheden.

Varmeveksler

Den termiske massevarmeveksler er designet til store energibesparelser med en veksler og en ultraeffektiv separator. Dens avancerede DTM-teknologi beskytter mod enhver potentiel forurening af trykluft med kølemidler, hvilket sikrer konstant tørring og højkvalitets trykluft under alle forhold. Designet inkorporerer en indirekte udvekslingsmekanisme sammen med en termisk masse, der er i stand til at lagre energi, hvilket gør det muligt for fordamperen at opnå betydelige energibesparelser på op til 90 % sammenlignet med konventionelle køletørrere med direkte ekspansion. Denne innovative tilgang øger ikke kun effektiviteten, men reducerer også energiforbruget markant.

Aksialventilatorer

Denne køletørrer har premium aksialventilatorer med seglformede blade, og er parret med meget energieffektive motorer. Disse højtydende AC-elektriske motorer, er specielt designet til køleapplikationer, der sikrer optimalt tryk og forbedrer varmeoverførslen i kondenseringsspolen.

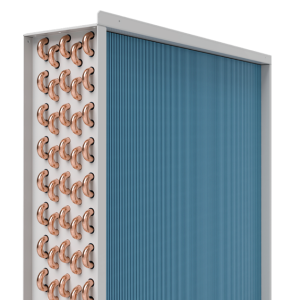

Effektiv kondensator

Den højtydende kondensator er omhyggeligt designet med kobberrør, der er arrangeret i forskudte rækker. Disse rør er mekanisk udvidet i en omhyggeligt struktureret pakke af aluminiumsfinner. Denne optimale konfiguration maksimerer det tilgængelige overfladeareal til varmeveksling, hvilket forbedrer kondensatorens effektivitet betydeligt. Ved at arrangere kobberrørene på denne forskudte måde og kombinere dem med de ledende egenskaber af aluminiumsfinner, drager kondensatoren fordel af forbedret luftstrøm og termisk ledningsevne, hvilket sikrer effektiv og pålidelig ydeevne i forskellige applikationer.
